[개념모델링연습] DA 공모대회 2018년 일반부 개인 답안

  보통 모델링 이론 책에서는 개념 모델링에 대해서는 상세하게 언급을 하지 않는 것 같은데, 이번 문제를 풀 때에도 난 개념 모델링의 중요성에 대해 한번 더 깨닫게 되었다. 정말 논리모델링으로 이어가는데 부담이 덜해서 좋았다.

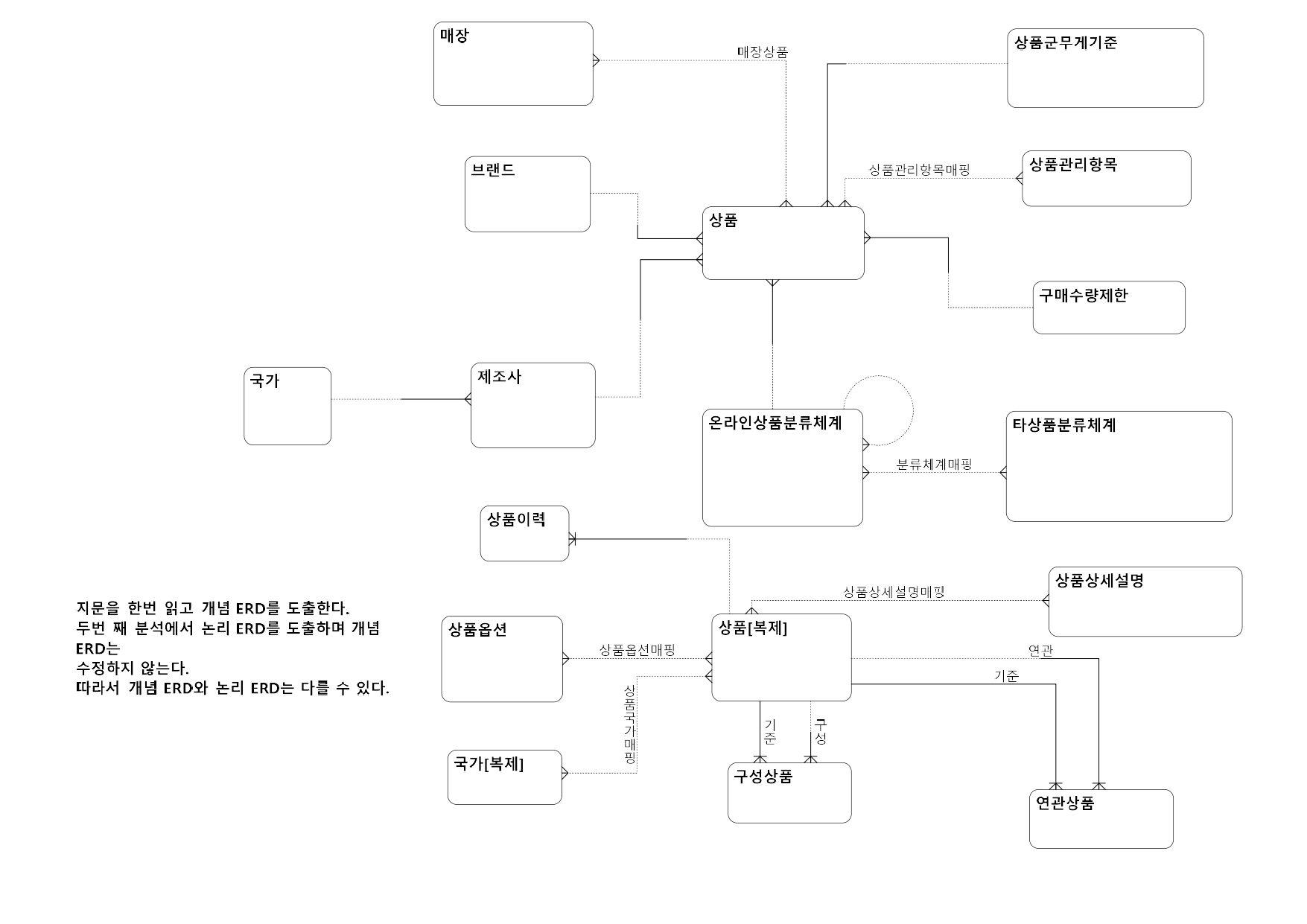

  개념 모델링 결과는 아래와 같다.





ERD 해설

• 국가는 별도로 관리하며 제조사에 원산지 정보를 제공함
• 상품 엔터티가 로직적으로는 핵심임
• 온라인상품분류체계와 타상품분류체계는 다대다관계로 매핑함
• 구성상품에 대한 상품 식별자도 상품에 통합하여 배타관계를 해소함

총평

  개념 데이터 모델인데도 불구하고 엔터티가 많이 도출되었다. 복제 엔터티가 몇 개 있어서 많아 보이기도 하지만 구성상품이나 연관상품은 뺄지 말지 고민을 했는데 로직적으로 상품 엔터티가 핵심이다보니 상품 관련된 엔터티들은 빼는 것보다는 넣는게 더 의사결정을 한다거나 논리 데이터 모델로 발전시켜 가는데에 도움이 될 것으로 판단되어 포함시켰다.

참고

• DA 공모대회 2018 일반부 문제는 시중에서 쉽게 구할 수 있음
